由于功率轉換效率（PCE）和長期穩定性的顯著提高，倒置鈣鈦礦太陽能電池（PSC）受到了廣泛關注。然而，主要由鈍化劑分布不均引起的低效晶界和界面協同鈍化方法仍然阻礙了PCE和穩定性的進一步提高。近日，昆明理工大學陳江照、Liu Xinxing、石河子大學侯娟、河北工業大學陳聰報道了一種通過官能團官能化實現的簡單有效分子間相互作用誘導協同均勻缺陷鈍化策略。
本文要點：

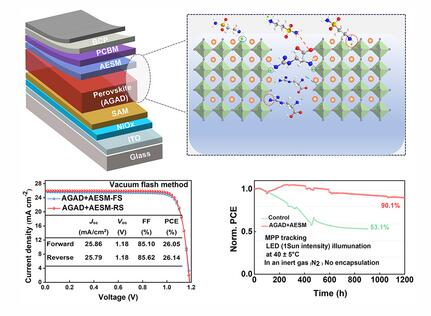

1) （S） 2-氨基-3-胍丙酸鹽酸鹽（AGAD）和2-氨基乙磺酰胺單鹽酸鹽（AESM）分別用作添加劑和表面改性劑。AGAD和AESM可以協同鈍化GB和鈣鈦礦薄膜表面的多種缺陷。
2) 此外，AGAD和AESM之間的氫鍵相互作用導致AESM在GB處均勻分布，這有助于均勻有效地鈍化缺陷。顯著抑制的非輻射復合損失使高效倒置器件的PCE為26.14%。在1200小時的連續最大功率點跟蹤后，協同鈍化的倒置器件保留了其初始PCE的90%。
Haiyang Zhao et.al Intermolecular Interaction Induced Synergistic Uniform Passivation of Grain Boundary Multiple Defects Enables High-Performance Inverted Perovskite Solar Cells Adv. Functional Mater. 2025
https://doi.org/10.1002/adfm.202504424
