色一情一区二区三区四区,免费无码A片手机在线看片,欧美性猛交xxxx乱大交蜜桃 ,乱人伦中文视频在线观看

分子量是烯烴聚合催化反應的關鍵參數，決定著聚合物的熱機械性能。提高常見極性聚烯烴材料，乙炔/丙烯酸酯共聚物（ethylene/acrylate copolymer）的分子量一直是個挑戰。

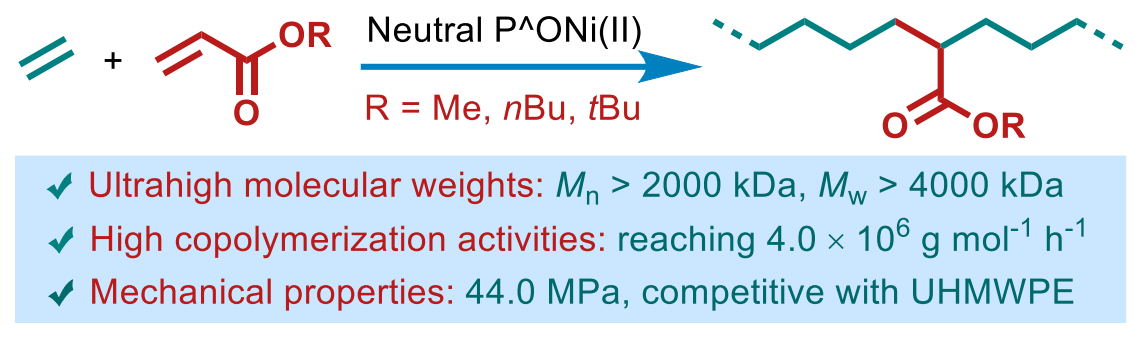

有鑒于此，中國科學院長春應用化學研究所簡忠保研究員等報道通過高活性、單一成分膦苯酚鎳（phosphine-phenolate nickel），在溫和條件直接合成超高分子量UHMW（ultrahigh-molecular-weight）乙烯/丙烯酸酯共聚物。

本文要點：

（1）

通過乙炔和各種各樣的丙烯酸酯（甲基丙烯酸酯、正丁基丙烯酸酯、叔丁基丙烯酸酯）的配位插入共聚反應，得到UHMW(Mn)達到1,000-2,700 kDa，催化活性高達4.03×10⁶ g mol^-1 h^-1。這個反應實現了大規模合成（30-50 g）UHMW乙炔/丙烯酸酯共聚物。

（2）

通過豐富的方法表征這種UHMW乙炔/丙烯酸酯共聚物的性質，表明保留了超高分子量聚乙烯，同時具有更高的表面性能和染色性能。特別是乙炔/丙烯酸酯共聚物的拉伸強度顯著增強，達到44 MPa，在預拉伸比為3.1時，拉伸強度高達147 MPa，這個性能達到UHMWPE的水平。

參考文獻

Qingkun Yang, Xiaohui Kang, Yu Liu, Hongliang Mu, Zhongbao Jian, Ultrahigh Molecular Weight Ethylene/Acrylate Copolymers Synthesized with Highly Active Neutral Nickel Catalysts, Angew. Chem. Int. Ed. 2025

DOI: 10.1002/anie.202421904

https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202421904
