色一情一区二区三区四区,免费无码A片手机在线看片,欧美性猛交xxxx乱大交蜜桃 ,乱人伦中文视频在线观看

Bi缺陷位點是高效率的還原CO₂（CO₂RR）制備甲酸位點，但是在大多數催化劑的表面，Bi通常是惰性的非缺陷型位點。

有鑒于此，奧克蘭大學王子運教授、武漢理工大學麥立強教授、羅雯副教授、朱杰鑫等為了解決這種局限，將非缺陷型Bi位點引入拉伸應力（tensile strain）。

本文要點：

（1）

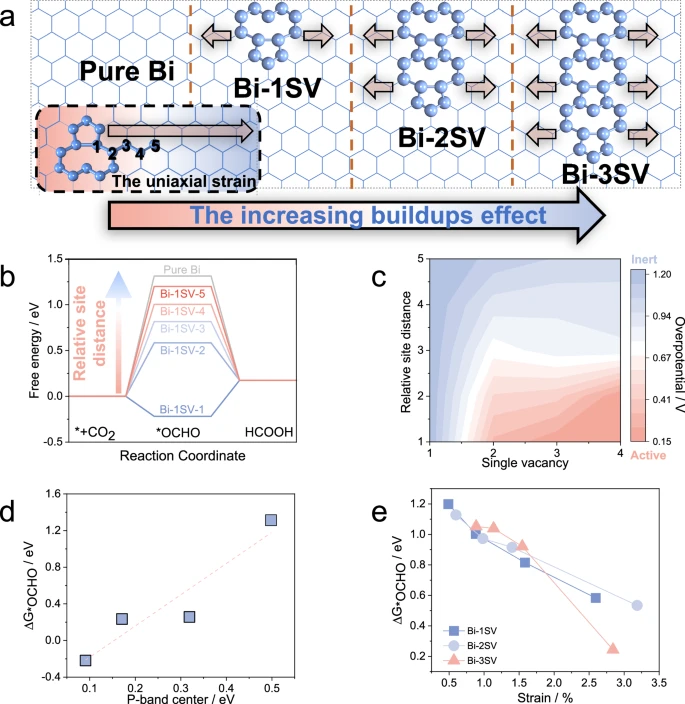

通過快速熱振蕩處理，Bi MOF（Bi-MOF-TS）表現更短的Bi-O化學鍵，并且產生微小的Bi簇。在電催化還原反應過程中，形成的Bi簇在非缺陷Bi位點附近產生產生豐富的連續缺陷位點，導致形成比較弱的拉伸應力。這種應力能夠增強*OHCO中間體吸附，顯著的降低反應能壘。

（2）

Bi-MOF-TS催化劑在800 mV電勢區間內實現了超過90 %的法拉第效率，甲酸的電流密度達到-995±93 mA cm^-2。Bi-MOF-TS在酸性電解液中的電流密度為400 mA cm^-2 的HCOOH法拉第效率達到96±0.64 %，單程通過碳轉化效率（SPEC）達到62.0 %。此外，以Bi-MOF-TS陰極構筑Zn-CO₂電池實現21.4 mW cm^-2峰值功率密度，穩定工作長達300圈。

參考文獻

Chen, X., Lu, R., Li, C. et al. Activating inert non-defect sites in Bi catalysts using tensile strain engineering for highly active CO₂ electroreduction. Nat Commun 16, 1927 (2025).

DOI: 10.1038/s41467-025-56975-8

https://www.nature.com/articles/s41467-025-56975-8
