結構良好、有序的二維分層半導體材料具有優異的光學性能，但在自然狀態下限制了先進光電子應用。通過人工異質結構、應變和壓力工程、化學摻雜、插層和合金化改變它們的自然排列，可以賦予它們獨特的光學性能，并提高它們在各種應用中的性能。近日，澳大利亞國立大學Daniel Macdonald、Ary Anggara Wibowo、昆士蘭大學Mike Tebyetekerwa報道了一種低維有序-無序層狀Mo（1-x）WxSe2合金的合成，該合金在材料表面具有明顯有序的納米級島狀MoSe2和WSe2的平面內偏析。
本文要點：

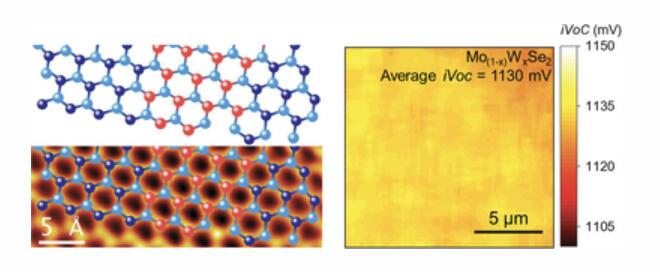

1) 對這種有序-無序層狀Mo（1-x）WxSe2的光學分析揭示了獨特的界面和層間耦合機理，例如層內（界面）和層間激子的共存以及高達50%的增強谷極化，這在有序MoSe2、WSe2或其異質結構中是不存在的。
2) 此外，該結構顯示出高達1130 mV的開路電壓，這表明如果用于光伏器件，其具有優異的開路電壓?？傊鶊蟮赖牡途S有序-無序半導體合金可用于各種光電應用。
Ary Anggara Wibowo et.al Synthesis and Light-Matter Interaction of Low-Dimension Ordered–Disordered Layered Semiconductors Adv. Mater. 2025
DOI: 10.1002/adma.202415795
https://doi.org/10.1002/adma.202415795
