色一情一区二区三区四区,免费无码A片手机在线看片,欧美性猛交xxxx乱大交蜜桃 ,乱人伦中文视频在线观看

聚醚電解質因其與鋰金屬良好的相容性而受到廣泛認可，但它們本身氧化閾值較低，限制了其實現高能鋰金屬電池的潛力。

近日，華中科技大學Henghui Xu，黃云輝教授報道了一種涉及非鋰金屬離子和醚氧之間橋接的通用方法，該方法顯著提高了各種聚醚電解質體系的氧化穩定性。

文章要點

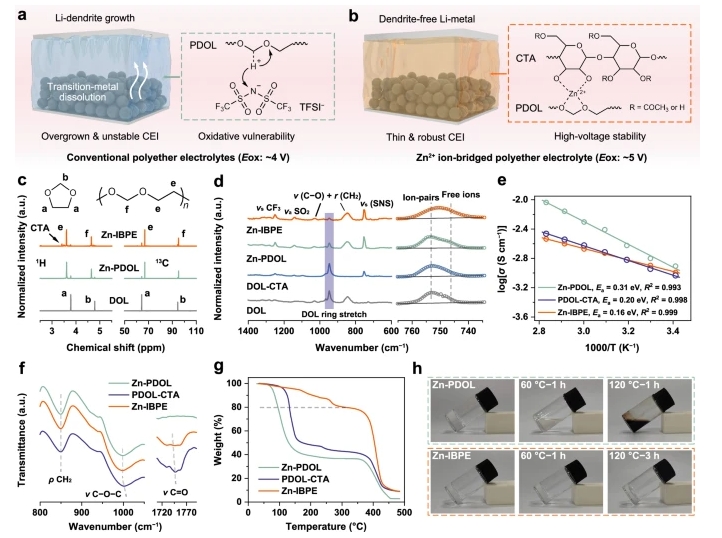

1）為了證明離子橋接策略的可行性，研究人員制備了一種電化學穩定窗口超過 5 V 的 Zn²⁺ 離子橋接聚醚電解質 (Zn-IBPE)，這使得 4.5 V Li|| LiCoO₂ 電池具有良好的循環性能。

2）安培小時級準固態電池 SiO-graphite||LiNi_0.8Mn_0.1Co_0.1O₂（10 Ah，N/P 比為 1.12，基于軟包電池的總重量，0.1 C 時為 303 Wh kg^?1）和 60 μm-Li||LiNi_0.9Mn_0.05Co_0.05O₂（18 Ah，N/P 比為 2.5，基于軟包電池的總重量，0.33 C 時為 452 Wh kg^?1）軟包電池采用 Zn-IBPE 表現出較高的電化學性能，這得益于足夠的界面穩定性。

3）釘刺試驗表明，4 Ah graphite|| LiNi_0.8Mn_0.1Co_0.1O₂ 軟包電池中的 Zn-IBPE 具有較高的電池安全性，不會燃燒或冒煙。這項工作為設計高壓聚合物電解質提供了途徑，并為實現高性能準固態電池提供了通用解決方案。

參考文獻

Hou, T., Wang, D., Jiang, B. et al. Ion bridging enables high-voltage polyether electrolytes for quasi-solid-state batteries. Nat Commun 16, 962 (2025).

DOI：10.1038/s41467-025-56324-9

https://doi.org/10.1038/s41467-025-56324-9
