鈣鈦礦智能窗（PSW）因其優異的熱變色性能而受到廣泛研究，但受到性能低下和循環穩定性差的限制。在此，北京航空航天大學黃建媚將二甲亞砜蒸氣用作誘導試劑，用于室溫下在有色相和漂白相之間快速可逆切換。
本文要點：
1) 為了獲得具有不同光學性能和過渡性能的PSW，作者通過合金化制備了紅色CsPbIBr2、黃色Rb0.5Cs0.5PbIBr2和棕色CsSn0.1Pb0.9IBr2。鈣鈦礦在27.4-34.3°C下可在1.9-5.1分鐘內發生可逆轉換。即使在100次循環后，它們的透光率（保留率≥97.4%）和轉變時間（保留率≤97.6%）仍表現出顯著的穩定性。

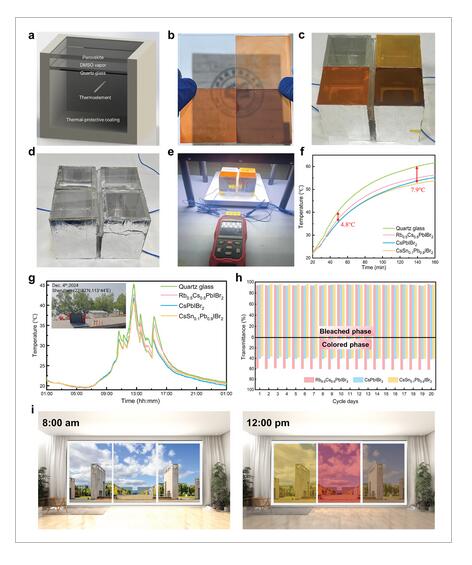

2) 實驗表征證明，有色三維鈣鈦礦相和漂白零維鈣鈦礦相之間發生了可逆轉換。在現場測試中（氣溫=21.6-26.5°C），帶有PSW的模型房屋最大室內溫降為4.2°C。此外，它們在太陽模擬器下表現出優異的溫度調節能力，最高可達7.9°C。20天后，PSW的透光率下降了2.9%，表明其具有優異的長期穩定性。
Jinlong Jin et.al Minute-Level Room-Temperature Switching and Long Cycle Stability of Thermochromic Inorganic Perovskite Smart Windows Adv. Mater. 2025
DOI: 10.1002/adma.202416146
https://doi.org/10.1002/adma.202416146
