第一作者：Guangchao Li，Christopher Foo
通訊作者：Feng Deng， Tsz Woon Benedict Lo， Shik Chi Edman Tsang
通訊單位：中國科學院精密測量科學與技術創新研究院，香港理工大學，牛津大學

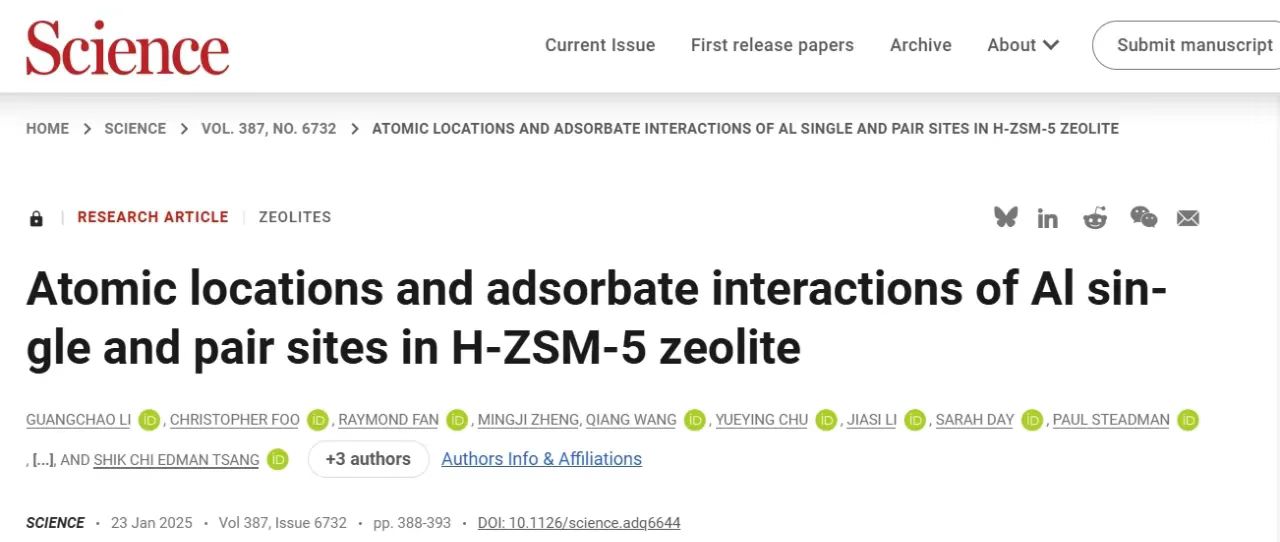

DOI：https://www.science.org/doi/10.1126/science.adq6644
研究背景
分子篩活性中心是影響催化反應的重要影響因素之一，精準定位活性中心在分子篩中的具體位置是分子篩科學研究中長期以來的重大挑戰!
硅鋁分子篩作為一種廣泛應用于石油化工生產的無機晶體催化劑材料，其活性中心與骨架上的Al原子具體位置密切相關。因此，精確表征Al原子在分子篩骨架上的落位與分布對于定位活性中心至關重要。此外，明確活性中心的位置有助于深入理解反應物分子的吸附行為及其對反應機理的影響。
本文亮點
本文發展了基于同步輻射共振衍射-中子粉末衍射-固體核磁共振技術聯合的表征方法，研究了ZSM5分子篩骨架中Al原子的具體落位，明確了吸附分子在不同活性中心上的吸附行為，揭示了反應物分子與ZSM5分子篩中活性中心的主客體相互作用關系。
圖文解析

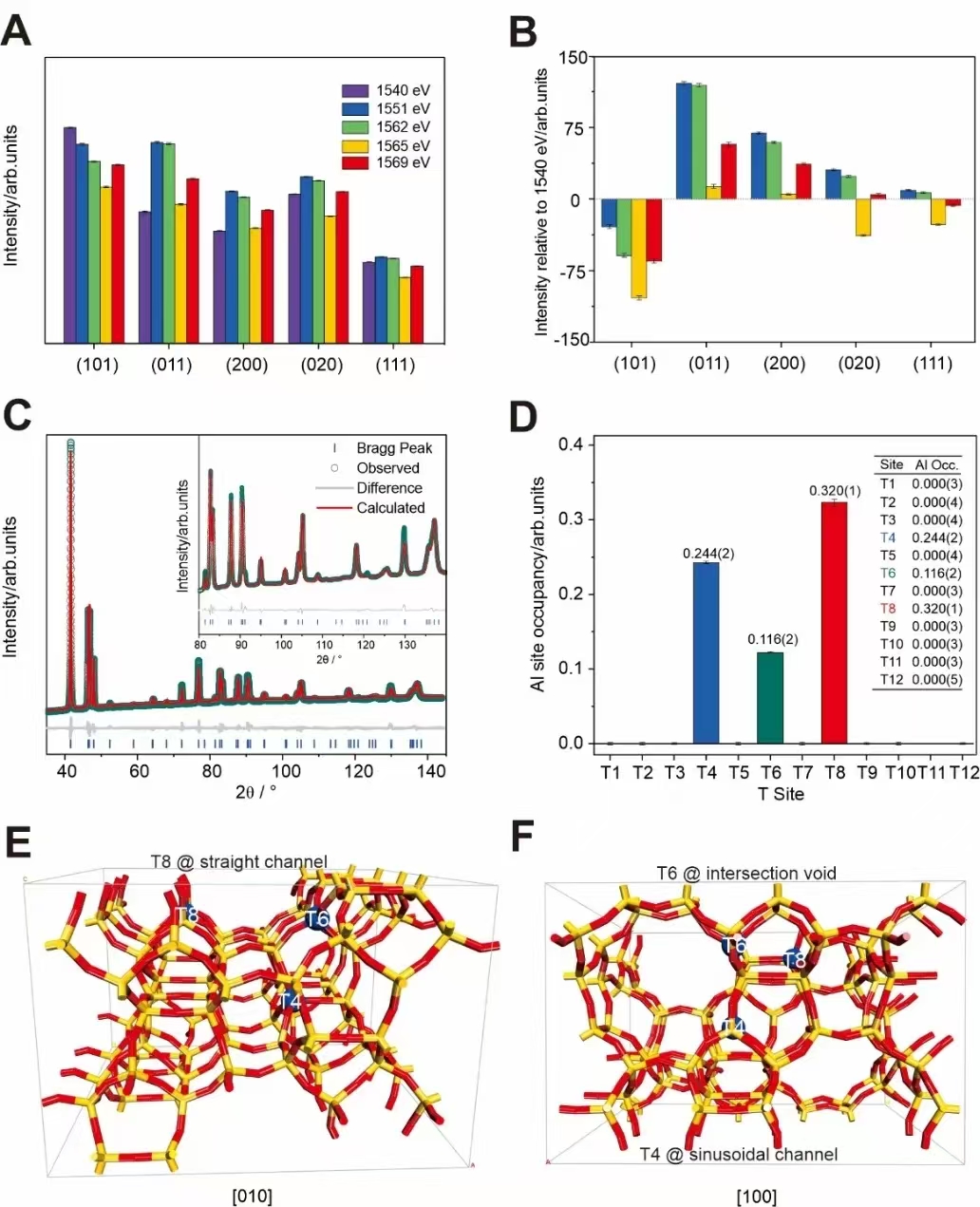

圖1 共振X射線衍射確定ZSM5分子篩骨架中Al原子的分布
要點
1.由于Al原子與Si原子有相近的核外電子個數，常規X射線衍射無法對這兩種原子進行區分。本文采用了同步輻射共振X射線衍射方法，選擇的能量靠近Al元素的吸收邊，從而實現Al和Si元素的區分。
2.通過采集靠近Al吸收邊不同能量下的衍射數據進行聯合結構精修, 確定了Al原子在ZSM5骨架中不同T位點的分布。實驗結果顯示，所研究的ZSM-5分子篩中，Al原子主要分布在T4、T6和T8位點。
3.T4、T6和T8分別分布在正弦曲線孔、交叉孔以及直孔道中。此外，T4處于靠近交叉孔區域，與T6位點存在一定空間臨近。

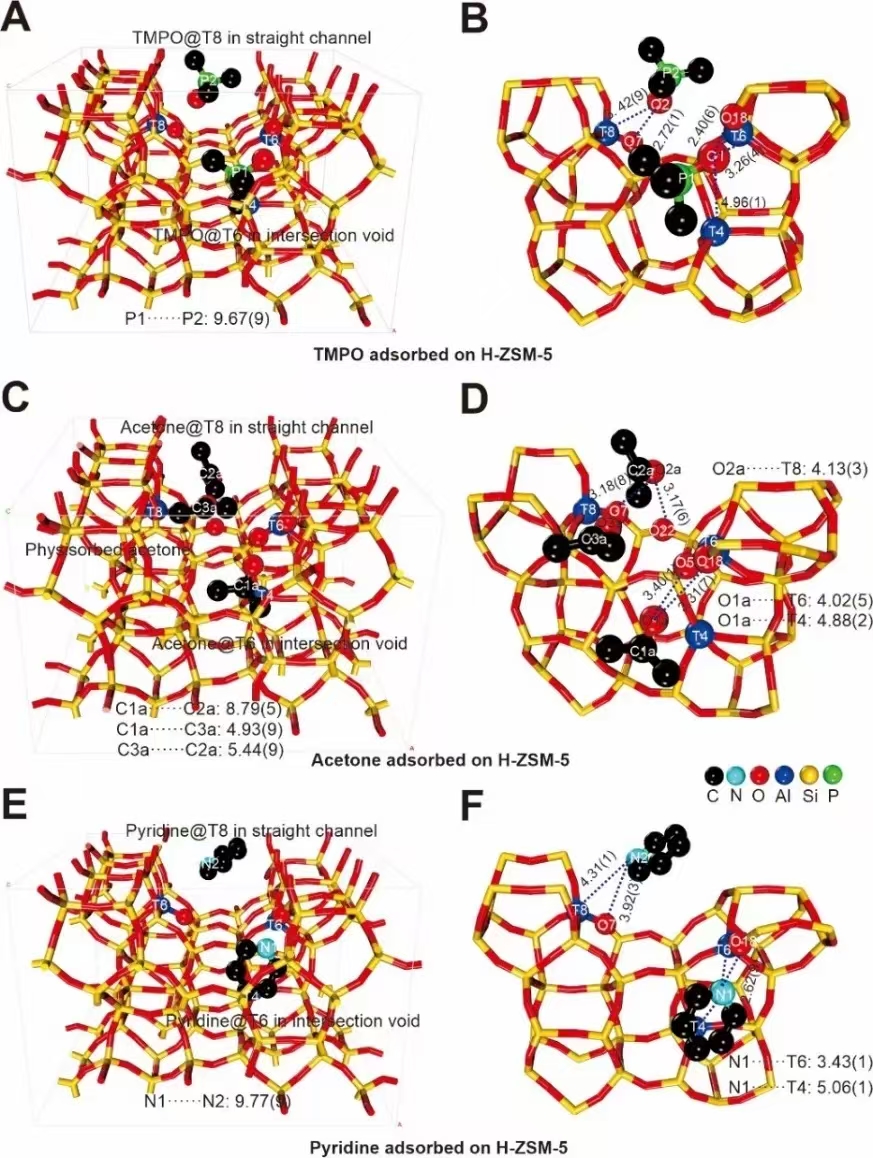

圖2 常規探針分子表征所研究ZSM5分子篩的活性中心
要點
1.分別采用三甲基膦氧、丙酮、吡啶作為探針分子表征該ZSM5分子篩的酸中心信息。通過同步輻射結構精修發現這些探針分子主要分布在直孔道和交叉孔位置。
2.在直孔道中，探針分子主要與T8位點相互作用；在交叉孔位置，探針分子主要吸附在T6位點。未觀察到探針分子與T4位點的明顯吸附行為。
3.本文認為常規探針分子由于分子尺寸較大，在T4位點受到空間可接近性的限制。此外，表觀上吸附在T6位點的探針分子可能也受到T4位點的影響。T6和T4作為臨近的雙活性中心，可能會影響探針分子的吸附行為。為了驗證這一假設，本文進一步采用分子尺寸更小的氨作為探針分子，研究其在ZSM-5分子篩上的吸附行為。

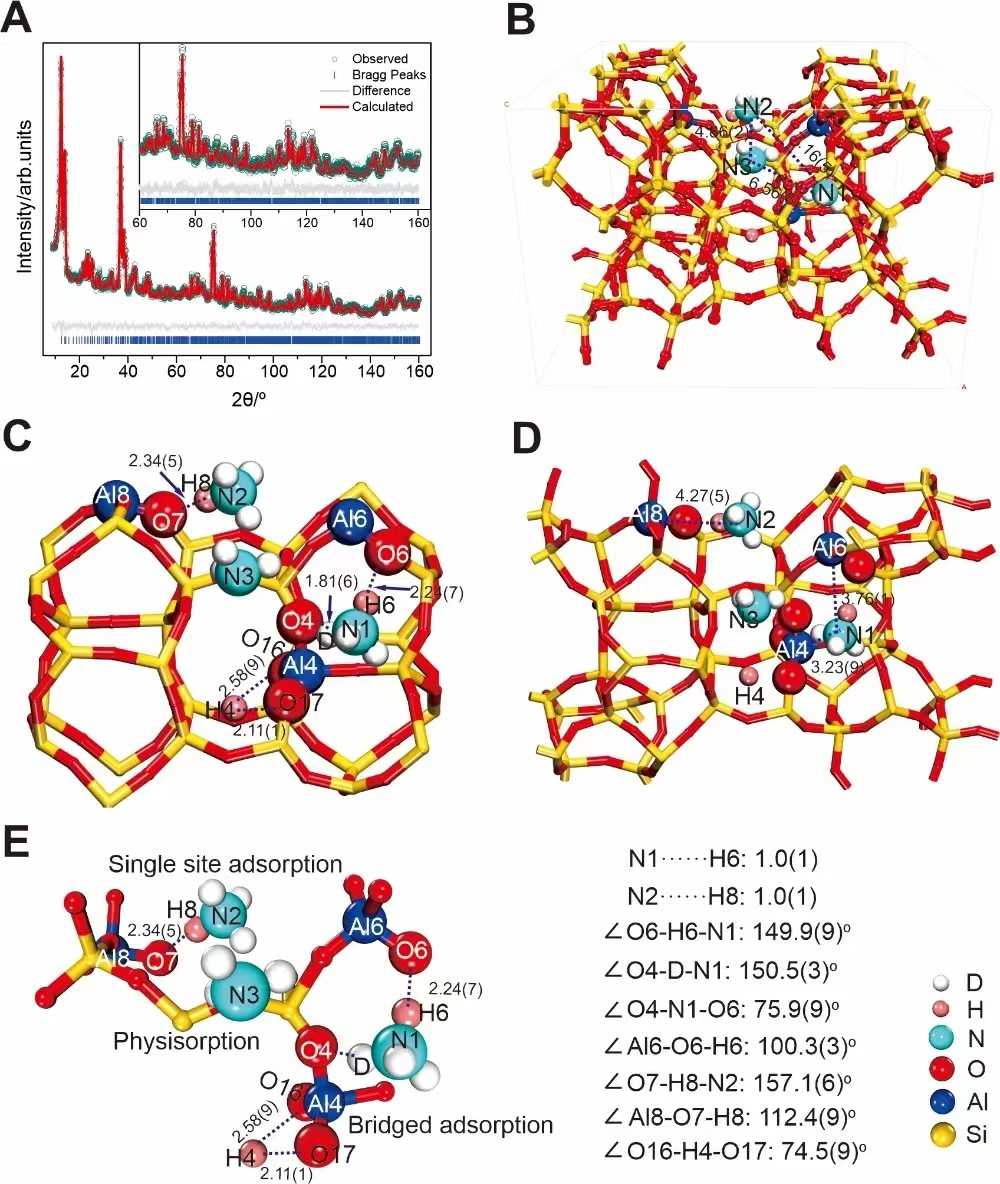

圖3 中子粉末衍射結構精修確定ND3在不同位點的吸附構型
要點
1.通過結構粉末中子衍射的結構精修，確定了三類ND3吸附行為: (1) 單一吸附在直孔道T8位點, (2) 物理吸附在交叉孔位置, (3) 位于T4和T6中間位置。
2.ND3吸附會直接捕獲活性中心的質子，形成ND3H+。結構解析發現，與在T8位點的單一吸附不同，位于T4和T6雙位點的ND3 由于受到兩個活性中心的影響，處于橋式共振吸附狀態。ND3H+同時與T4和T6具有相互作用。

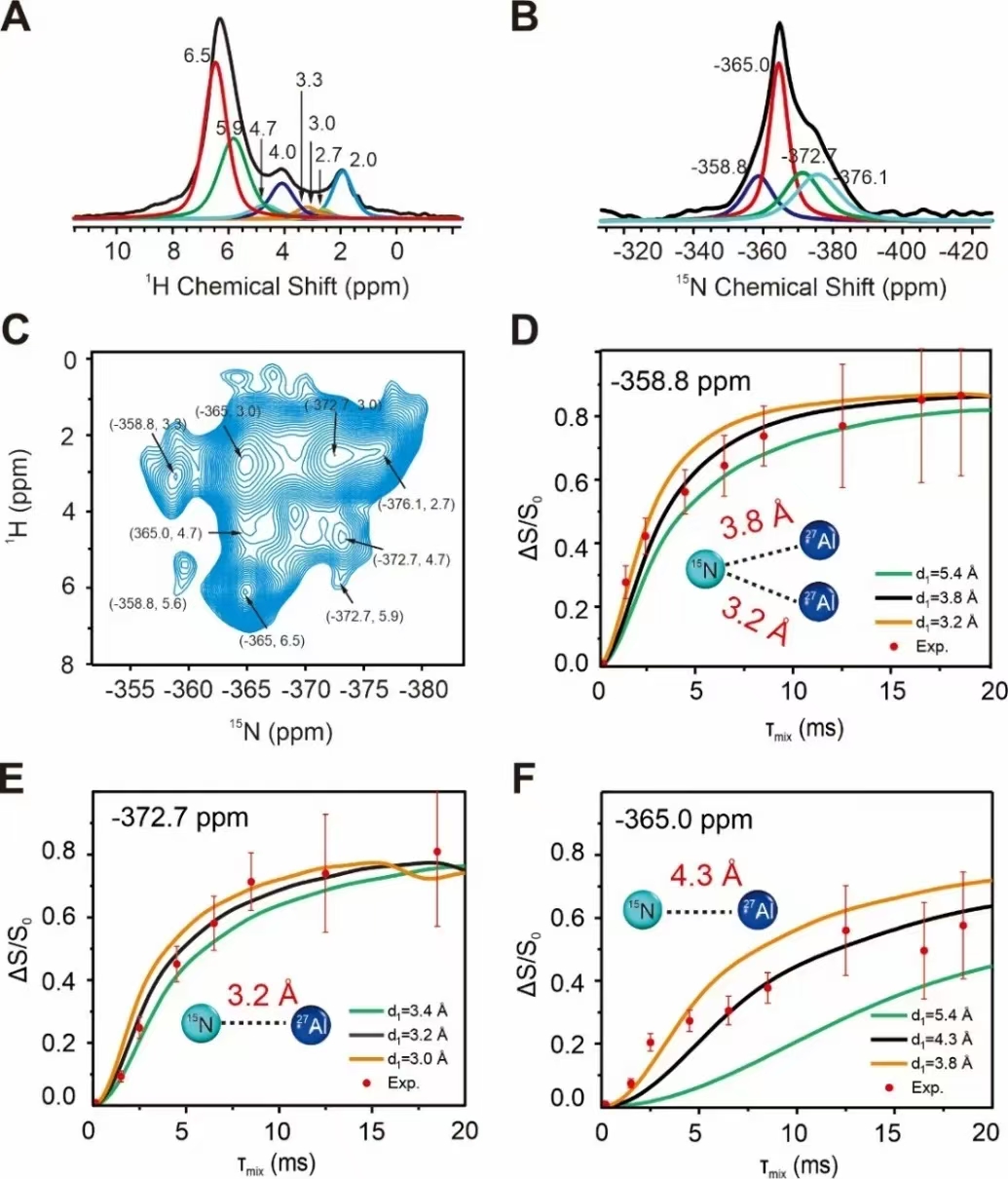

圖4. 固體核磁共振表征15NH3在不同位點上的吸附行為
要點
1.在實際催化反應中, 反應分子在活性中心的吸附行為很大程度影響了反應路徑和機理。為了進一步理解氨氣分子在單一活性中心和雙活性中心的吸附行為差異，本文采用一維1H和15N固體核磁共振技術對15N標記氨氣的吸附行為進行了研究，進一步通過二維15N-1H異核相關譜技術，確定了不同15N信號的歸屬：-376.1ppm信號來源于硅羥基的弱吸附, -372.7, -365.0 和-358.8 ppm信號來自于酸中心的強吸附。
2.通過進一步的15N{27Al}雙共振固體核磁共振實驗, 測量了來自于強吸附位點上15N與27Al的空間距離。結合中子衍射結果，擬合雙共振實驗中15N散相曲線，發現位于-358.8 ppm的15N信號可同時與兩個27Al空間臨近, 另外兩個信號均來源于單個15N與單個27Al的吸附。并且固體核磁共振實驗測量的核間距離與粉末中子衍射結果一致。
總結展望
通過同步輻射共振衍射、中子粉末衍射和固體核磁共振技術的聯合應用，本工作成功實現了對ZSM-5分子篩復雜結構中骨架Al原子的精確定位，明確了活性中心的具體位置，并揭示了不同活性中心對吸附分子的影響。本研究展示了多表征技術聯合應用在解析分子篩Al分布特征及探究吸附/反應分子與活性中心間主客體關系方面的顯著優勢。值得注意的是，該聯合技術同樣適用于其他不同類型的分子篩結構的活性中心表征。
