研究背景
機械鍵由互鎖的分子亞基組成，只有通過破壞或扭曲其化學鍵才能分離。隨著模板導向合成方法的發展，機械鍵成為機械互鎖分子的功能組成部分。這些合成突破推動了分子納米技術領域的發展，其中分子亞基的受控相對運動被用于分子開關和馬達、信息存儲系統和其他非平衡系統。機械鍵還應賦予聚合物或塊體材料獨特的機械或刺激響應特性。
關鍵問題
然而，機械鍵的合成和研究主要存在以下問題：
1、含有機械鍵的單體合成復雜且產率較低
含有機械鍵的單體難以制備足夠量，這限制了后續聚合反應的規模和應用范圍。由于單體合成的復雜性和低產率，難以獲得大量高質量的機械鍵單體，使得相關研究和應用推進緩慢。
2、由機械鍵鏈接的2D聚合物形成過程尚不清楚
由機械鍵連接的二維（2D）聚合物尚不清楚，即目前缺乏有效的合成方法來制備具有明確結構和性能的二維機械互鎖聚合物。這限制了對二維機械互鎖材料的探索和應用，無法充分發揮其潛在的獨特性能。
新思路
有鑒于此，美國西北大學William R. Dichtel等人引入了一種固態聚合，其中一種單體滲透到另一種單體的晶體中，在二維 (2D) 聚合物的每個重復單元上形成大環和機械鍵。這種機械互鎖的 2D 聚合物形成為層狀固體，可在常見的有機溶劑中輕松剝離，從而能夠使用先進的電子顯微鏡技術進行光譜表征和原子分辨率成像。2D 機械互鎖聚合物易于在多克級規模上制備，再加上其溶液可加工性，使得能夠使用 Ultem 輕松制造具有增強剛度和強度的復合纖維。
技術方案：
1、合成了2D聚合物原料——TPE-PhOH單體結晶
作者開發了使用Pd(OAc)2和外源S-Phos配體的改進合成方法，實現了高效交叉偶聯反應，無需色譜純化步驟，成功將TPE-PhOH合成規模擴大到50克批次，分離產率達85%。
2、實現了2D MIM 的聚合和剝離
TPE-PhOH單晶與SiMe2Cl2聚合形成2D MIM，具有高溶液加工性和獨特光學性質，層間作用弱，易剝離分散，尺寸穩定，適用于復合材料等應用。
3、通過電子顯微鏡探究2D MIM 的納微結構
作者利用多種電子顯微鏡技術探究2D MIM的結構細節，提供了對2D MIM高度結晶但超柔韌特性的全面理解。
4、對2D MIM 和復合材料進行了機械測試
作者通過QNM和納米壓痕分析發現2D MIM的模量為5.36 GPa，遠高于TPE-PhOH單體晶體。
技術優勢：
1、首次合成了高機械鍵密度的二維機械互鎖材料（2D MIM）
本工作首次成功合成了具有高機械鍵密度的2D MIM，每個2D聚合物層每平方微米有106個機械鍵。這種高密度的機械鍵結構是通過固態2D聚合實現的，其中每個重復單元都會形成一個大環和機械鍵。
2、合成的2D MIM還展現出高溶液可加工性和優異的機械性能
2D MIM不僅具有高機械鍵密度，還表現出優異的溶液可加工性，能夠容易地剝離并分散在常見的有機溶劑中。這一特性使其在純化和表征方面具有顯著優勢，并且能夠與大量其他材料（如Ultem）共電紡絲，形成復合聚醚酰亞胺纖維，顯著提升材料的機械性能。
技術細節
TPE-PhOH單體結晶
研究中發現TPE-PhOH分子可結晶成層狀結構，形成線性氫鍵網絡，有序的乙酸乙酯分子將每個2D片隔開。為大規模形成TPE-PhOH晶體，開發了部分蒸發乙酸乙酯溶液至過飽和狀態的結晶程序，添加5% v/v冰醋酸可提高程序的可重復性，兩種方法均產生相同晶體結構，適用于后續2D聚合方法。此外，發現傳統TPE-PhOH合成方法在Suzuki-Miyaura交叉偶聯反應中存在分離困難和共結晶問題。因此，開發了使用Pd(OAc)?和外源S-Phos配體的改進合成方法，實現了高效交叉偶聯反應，無需色譜純化步驟，成功將TPE-PhOH合成規模擴大到50克批次，分離產率達85%，為探索2D聚合物特性提供了高質量原料。

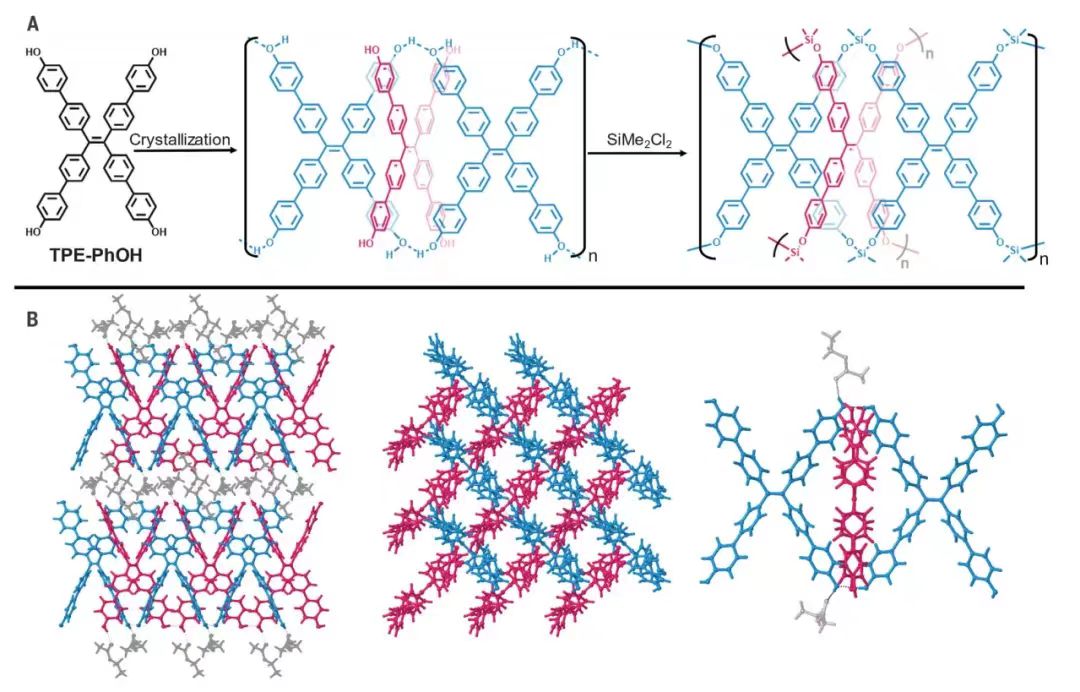

圖 2D MIM的合成
2D MIM 的聚合和剝離
TPE-PhOH單晶與SiMe2Cl2聚合形成2D MIM。TPE-PhOH分子在2D氫鍵晶體中特定排列，使兩個羥基相距2.824 ?，能與SiMe2Cl2特定反應。先將二氯硅烷單體從氣相中被動擴散引入TPE-PhOH晶體，再在己烷中聚合，規模達每批分離的2D MIM超10克。元素分析、ICP-OES、XPS和13C CP-MAS NMR等表征證實聚合成功，TPE-PhOH中的醇與SiMe?Cl?反應形成硅氧烷鍵。與層狀2D聚合物相比，2D MIM層間相互作用弱，易在有機溶劑中剝離和分散，溶液加工性好。溶解時表現出溶劑致變色和聚集誘導發射行為，吸光度波長隨溶劑粘度增加紅移，熒光強度增加。剝離后，聚合物薄片保持方形形態，尺寸約12.5毫米，表面光滑無臺階邊緣。2D MIM可用于常規聚合物沉淀技術，溶液中穩定，未發現水解跡象，其可加工性有利于形成復合材料等潛在應用。

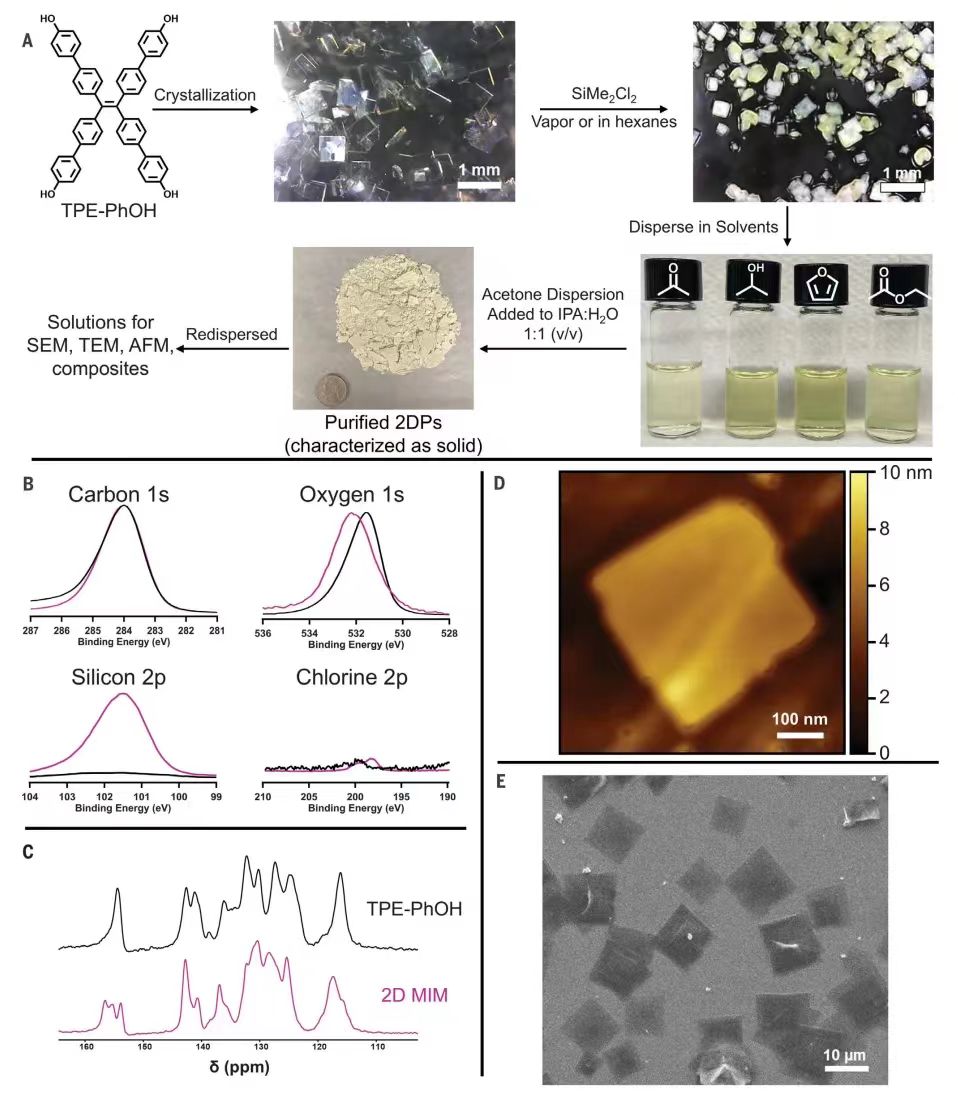

圖 2D MIM的純化、表征和剝離
2D MIM 的電子顯微鏡
作者通過電子顯微鏡技術深入探究了剝離成薄納米片的2D MIM的埃級結構細節。iDPC-STEM成像獲得原子分辨率圖像，顯示2D MIM方形孔徑為5.24至5.30 ?，比單體晶體減少2%至3%。聚合物片在100 nm×100 nm區域內存在局部彎曲，不同區域的FFT圖案變化證明了這一點。tcBF成像分辨率更高，清晰描繪了約5.30 ?的孔徑和2D MIM的長距離結構，與模型結構一致。在28 nm×28 nm視野范圍內，觀察到兩個不同區域，特征為區域不完全在區域內，這一觀察結果得到了SAED和SEND（4D-STEM）數據的支持，顯示了原子分辨率結構的彎曲和傾斜，進一步說明了2D MIM固有的靈活性。2D MIM在明場TEM圖像中表現出豐富的彎曲輪廓和莫爾條紋，4D-STEM通過同時探測實空間和倒易空間信息來洞察這些莫爾條紋。虛擬HAADF圖像中較厚、較亮的區域表示2D聚合物中的皺紋，會導致相當大的彎曲角度。SAED中觀察到的彎曲輪廓源于2D MIM柔軟起伏結構固有的局部傾斜和旋轉。總體而言，這些電子顯微鏡技術提供了對2D MIM高度結晶但超柔韌特性的全面理解。

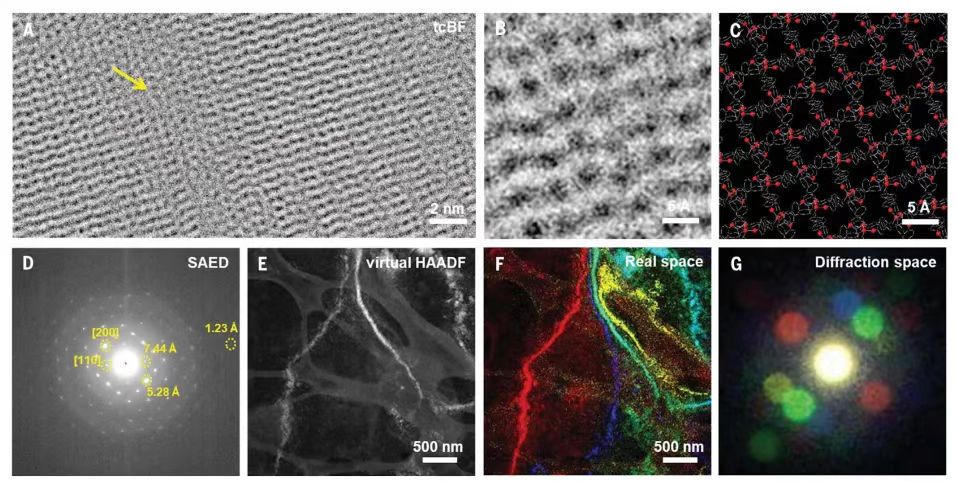

圖 2D MIM的STEM和TEM顯微照片
2D MIM 和復合材料的機械測試
作者通過QNM和納米壓痕分析探究了2D MIM的力學性能。QNM分析顯示2D MIM的模量為5.36 GPa，比TPE-PhOH單體晶體的模量高三個數量級。2D MIM在異丙醇和水的混合物中形成糊狀物，干燥后進行納米壓痕測量。結果顯示，小法向載荷力（50 mN）引起彈性變形，而100 mN的法向力導致塑性變形。300 mN或更高的法向力使材料變硬，這與機械互鎖結構一致。進一步研究中，將2D MIM摻入聚合物-聚合物復合纖維中。電紡2D MIM-Ultem聚醚酰亞胺溶液形成具有一致直徑和表面形態的纖維。單軸拉伸測試顯示，加入1和2.5 wt% 2D MIM的復合材料表現出增強的性能，拉伸模量和極限應力顯著提高，斷裂應變降低。然而，加入5 wt%或更高2D MIM的復合材料性能下降，可能是由于2D MIM的聚集抑制了應力傳遞。即使在水中煮沸1小時并干燥后，復合材料的機械增強效果仍然存在，體現了2D MIM在提高材料剛度和強度方面的獨特性能。

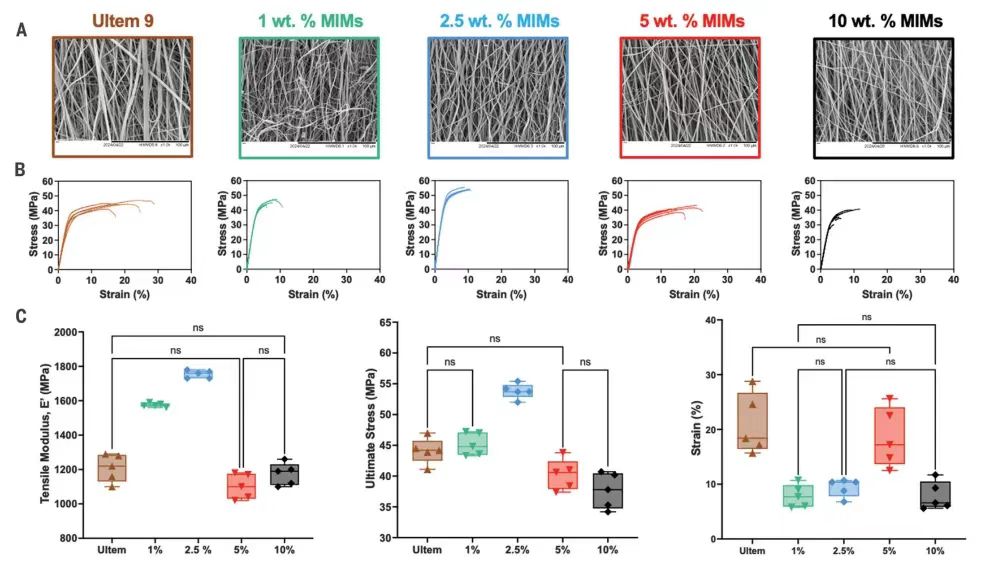

圖 2D MIM和Ultem纖維復合材料
展望
總之，本文介紹了一種固態聚合方法，通過一種單體滲透另一種單體晶體，在每個重復單元形成大環和機械鍵，生成二維（2D）聚合物。這種機械互鎖的2D聚合物易于在有機溶劑中剝離和分散，便于純化和表征。其溶液可加工性使其能與Ultem共電紡絲，形成復合聚醚酰亞胺纖維，顯著提升材料的剛度和強度。該研究展示了結晶單體和外源共聚單體之間固態聚合的可行性，以及2D機械互鎖材料作為獨特聚合物類別的潛力。
參考文獻：

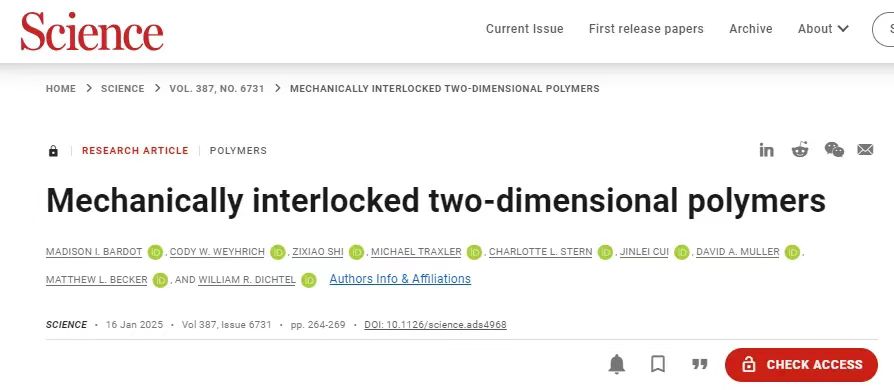

MADISON I. BARDOT, et al. Mechanically interlocked two-dimensional polymers. Science, 2025, 387(6731): 264-269
DOI: 10.1126/science.ads4968
https://www.science.org/doi/10.1126/science.ads4968
