金屬與金屬之間相互作用主要以三種形式存在，即合金結構，核殼結構和異質結構。不同金屬之間的協同效應能改變催化劑的催化性能，理解金屬與金屬之間的界面效應對工業生產非常重要。

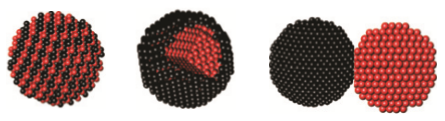

圖1. 合金、核殼結構、異質結示意圖
S. Alayoglu; A. U. Nilekar; M. Mavrikakis; B. Eichhorn. Ru-Ptcore-shell nanoparticles for preferential oxidation of carbon monoxide inhydrogen. Nat. Mater., 2008, 7: 333-338.
在Ni催化劑中引入少量的Sn能降低生物質轉化制氫反應甲烷的生成，提高C-C鍵斷裂效率以形成氫氣。

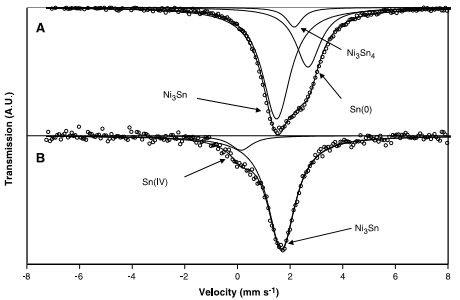

圖2. Ni-Sn催化劑的原位Mossbauer譜
G. W. Huber; J. W. Shabaker;J. A. Dumesic. Raney Ni-Sn catalyst for H2 production frombiomass-derived hydrocarbons. Science, 2003, 300: 2075-2707.
在Pd中摻入少量的Au，能提高Pd催化劑在無溶劑條件下催化苯甲醇（一級醇）和甲苯氧化的效率；

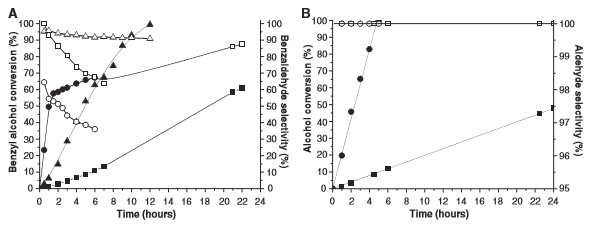

圖3. Au提高Pd催化苯甲醇
D. I.Enache, G. J. Hutchings et al. Solvent-Free Oxidation of Primary Alcohols toAldehydes Using Au-Pd/TiO2 Catalysts. Science, 2006, 311: 362-365.
圖4. Au提高Pd納米催化劑催化甲苯氧化
L. Kesavan, G. J. Hutchingset al. Solvent-Free Oxidation of Primary Carbon-Hydrogen Bonds in Toluene UsingAu-Pd Alloy Nanoparticles. Science, 2011, 331: 195-199.
在Pt催化劑中摻入少量的3d，4d金屬能提高Pt催化劑的選擇性和抗毒化能力。
圖5.Po3Co納米顆粒增強電催化活性和穩定性
D.Wang; H. L. Xin; R. Hovden; H. Wang; Y. Yu; D. A. Muller; F. J. Disalvo; H. C.D. Abru A. Structurally ordered intermetallic platinum–cobalt core–shellnanoparticles with enhanced activity and stability as oxygen reductionelectrocatalysts. Nat. Mater., 2013, 12: 81-87.

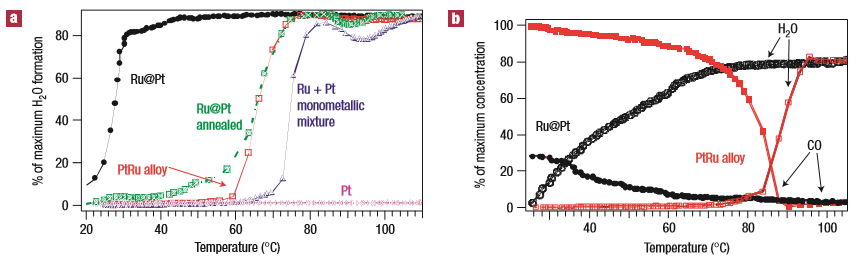

圖6. Ru@Pt納米催化劑優先氧化H2中的CO
S. Alayoglu; A. U. Nilekar;M. Mavrikakis; B. Eichhorn. Ru-Pt core-shell nanoparticles for preferentialoxidation of carbon monoxide in hydrogen. Nat. Mater., 2008, 7: 333-338.
那么，在納米催化中，金屬和金屬界面之間究竟存在什么樣的相互作用，才使得催化性質得到如此大的變化呢？
金屬與金屬之間的界面效應可以通過不同原子間的協同作用得以實現。
地殼和海洋下蘊藏著大量的甲烷，利用Ni催化劑在高溫下把甲烷重整成為合成氣，再把合成氣轉化為工業用品具有重大經濟價值。但是，在高溫條件下（600-1000 oC），甲烷容易在Ni的催化劑表面碳化并沉積，降低催化劑的活性。
為了解決甲烷高溫重整制合成氣中Ni催化劑積碳失活問題，早在1998年，N?rskov課題組研究就發現，在Ni催化劑表面沉積上一些Au能夠提高Ni催化劑的穩定性。
通過掃描隧道電子顯顯鏡（STM），發現Au原子分布在Ni催化劑的表面。Au原子存在Ni原子周圍，能夠減少C在Ni催化劑表面的沉積，進而減少了含碳化合物在Ni催化劑表面的形成，防止Ni催化劑被毒化。

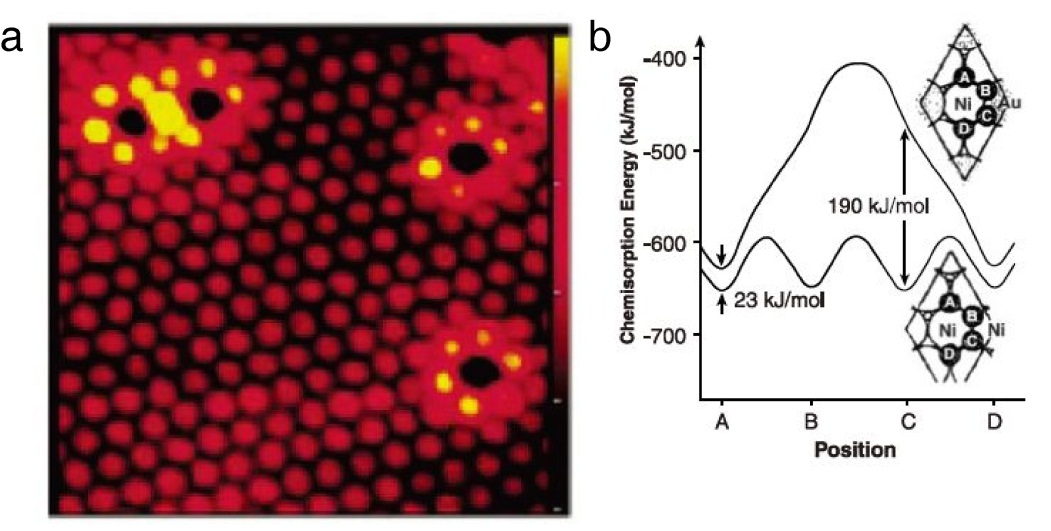

圖7. Ni(100)面上的Au原子及其對碳原子吸附影響
F. Besenbacher, J. K. N?rskovet al. Design of a Surface Alloy Catalyst for Steam Reforming. Science, 1998,279: 1913-1915.
Pd催化劑是氫化反應中最為常用的催化劑。金屬Pd納米顆粒很容易就能將H2解離成為2個H，但是Pd對H的吸附能力很強，不利于H的脫附。
為了提高Pd催化劑在氫化反應中的催化效率，2012年，Sykes課題組設計了一種Pd-Cu雙金屬界面提高了Pd催化劑的催化性能，降低了Pd的使用量。
研究發現發現，當將Pd原子沉積在Cu{111}面上時，在Pd上解離的H2產生的2個H能溢流到周圍的Cu原子上，H原子在從Cu原子上脫附發生氫化反應。

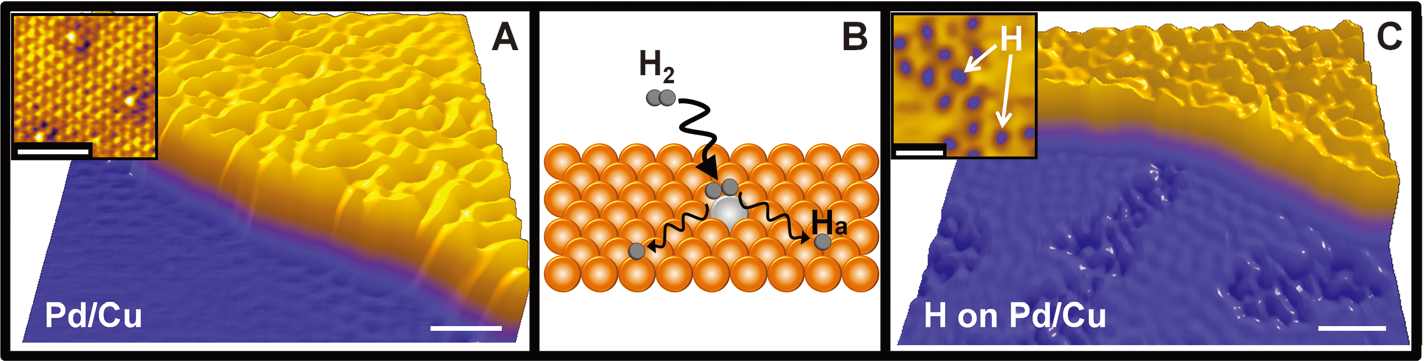

圖8. Pd-Cu界面的氫溢流
G. Kyriakou, E. C. H. Sykeset al. Isolated Metal Atom Geometries as a Strategy for Selective Heterogeneous Hydrogenations. Science, 2012, 335: 1209-1212.
Cu{111}面上不同的Pd的覆蓋度不僅會影響H脫附的的難易程度，而且還會改變Pd原子在Cu{111}表面的分布情況。Cu{111}面的Pd的覆蓋度越高，H的脫附越難。當Cu{111}面的Pd的覆蓋度在1摩爾單層（ML）時，H的完全脫附溫度達到375 K，而且Pd不再是單原子分布，而是以小島狀存在。因?yàn)镻d的覆蓋度不同， Pd/Cu{111}表現出不同的吸脫附能力，所以表現不同的催化性能。
當Pd的覆蓋度為0.01 ML時，260K下苯乙烯的氫化生產苯乙烷的轉化率為13%，選擇性為95%；當Pd的覆蓋度為1 ML時，260K下苯乙烯的轉化率為80%，但是苯乙烷的選擇性只要38%，50%以上的反應物被碳化。 所以，控制Pd-Cu雙金屬的界面結構對調節催化劑的催化活性非常的重要。

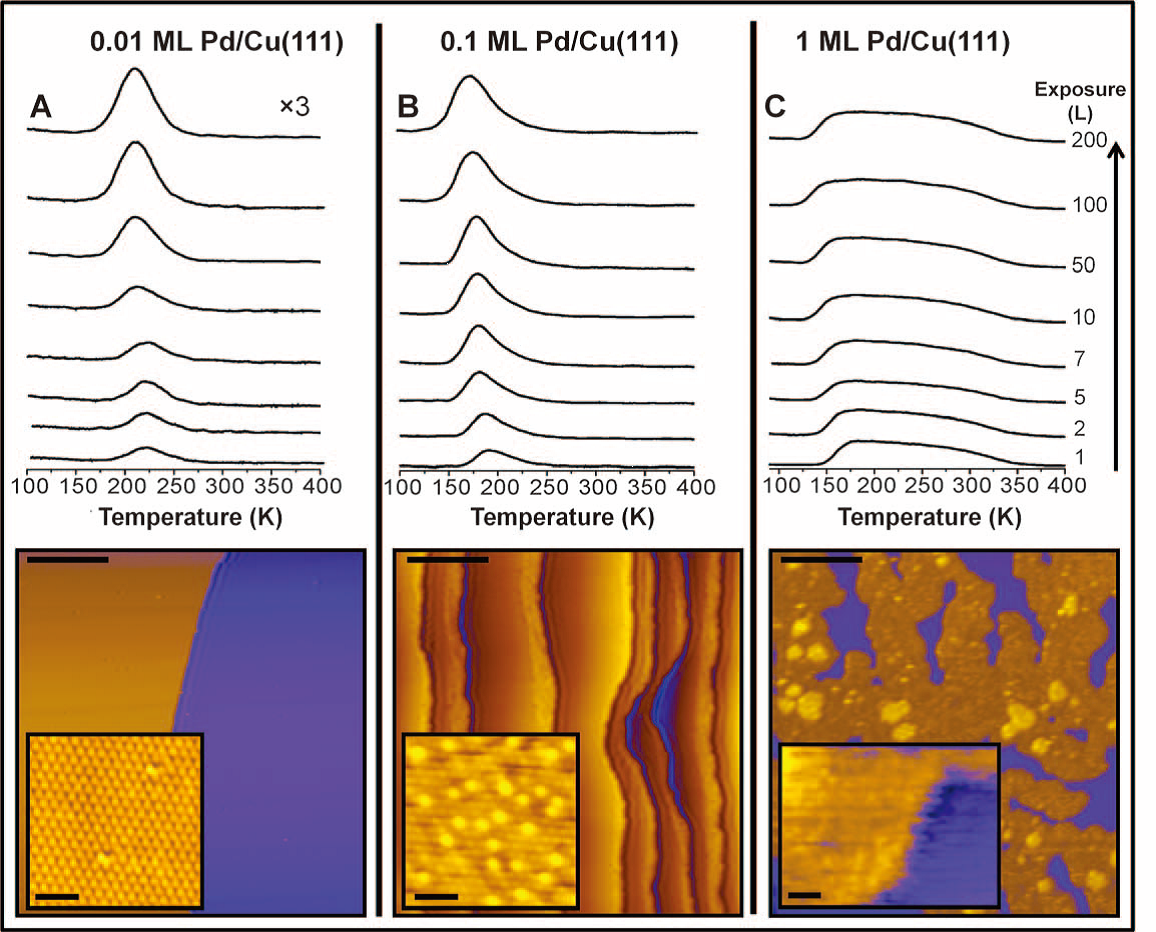

圖9. Pd覆蓋度的影響以及Pd/Cu(111)合金面的STEM圖
金屬與金屬之間的界面效應還可以通過電子結構的影響來實現。金屬與金屬之間存在很強的金屬鍵，而且電子的離域使得雙金屬或多金屬之間的電子發生相互作用。但是由于不同金屬之間存在電負性的差別，導致離域的電子并不是均勻分布的，由此會直接影響金屬催化劑的催化性能。
Toshima課題組研究發現，因?yàn)锳u的電負性比Pd的電負性強，所以當把Au沉積在Pd納米顆粒的邊角位時，能大幅度的提高金屬Pd在葡萄糖氧化反應中的催化活性。

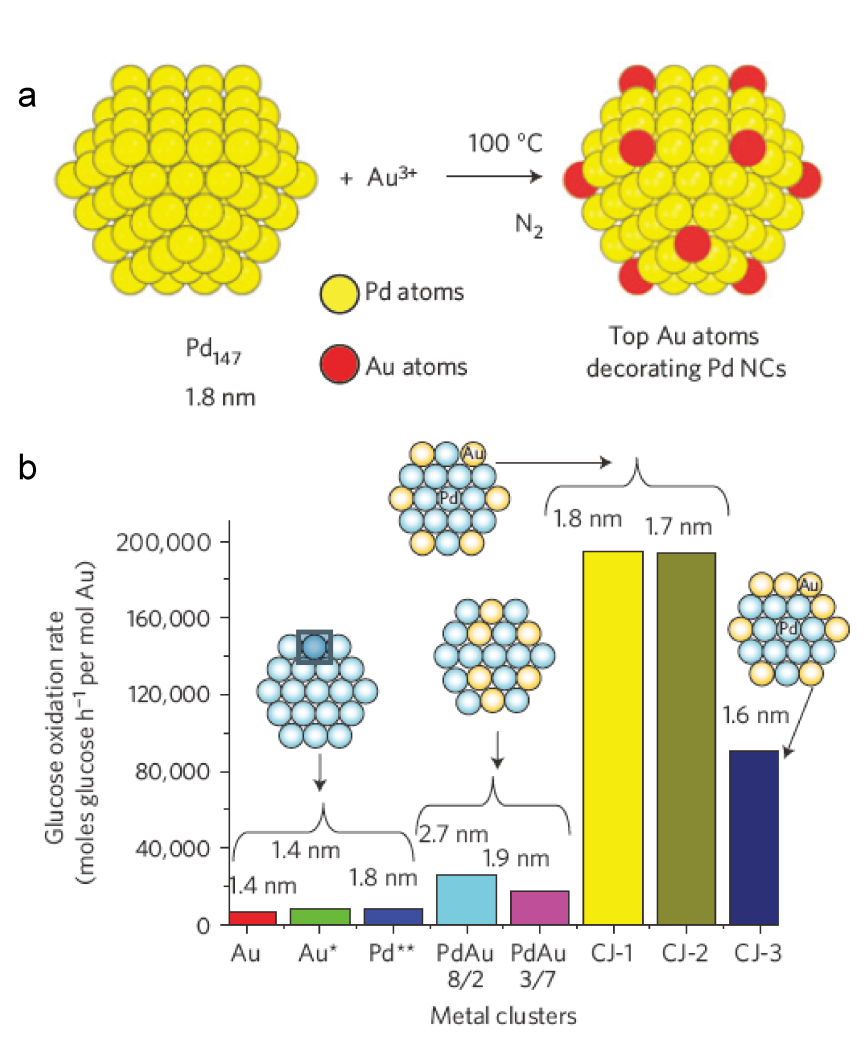

圖10. 金原子沉積在Pd團簇示意圖及催化活性對比
H. Zhang; T. Watanabe; M.Okumura; M. Haruta; N. Toshima. Catalytically highly active top gold atom onpalladium nanocluster. Nat. Mater., 2012, 11: 49-52.
同樣地，Adzic課題組發現當把Au團簇沉積在Pt納米顆粒表面時，能極大的提高金屬Pt在ORR催化反應中的催化穩定性。

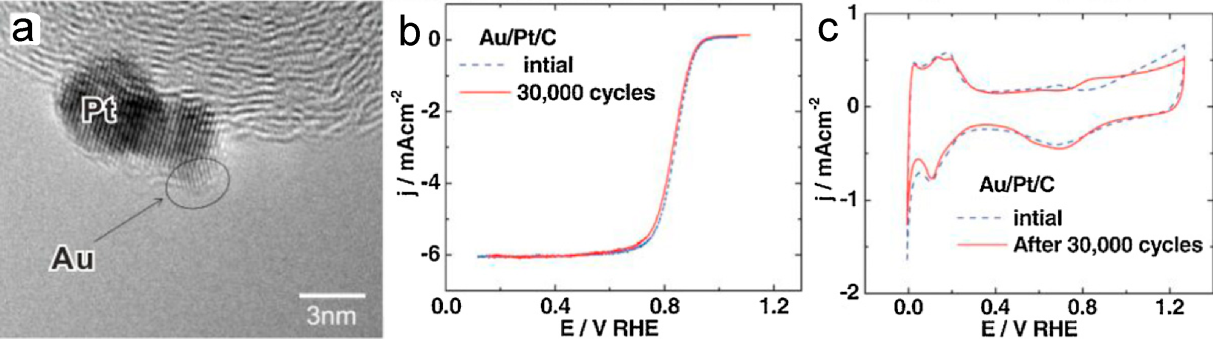

圖11. Au/Pd/C催化劑電催化性能
J. Zhang; K. Sasaki; E.Sutter; R. R. Adzic. Stabilization of platinum oxygen-reduction electrocatalysts using gold clusters. Science, 2007, 315: 220-222.
對于核殼結構的雙金屬，界面的晶格應變和組成對催化行為的影響很大。
李亞棟課題組提出了缺陷決定的納米晶形貌修復的概念，發展了一種有效的方法來合成原子級的三金屬或多金屬核殼結構。他們以Pt3Ni內凹八面體為種子，在缺陷位上選擇性成核，獲得了三金屬的Pt3Ni@M的核殼結構(M=Au, Ag,Cu, Rh, Ni)。通過控制第三種金屬的覆蓋度，這些多中心多功能的納米結構在后續的Suzuki反應和硝基苯氫化中的活性大大提高。

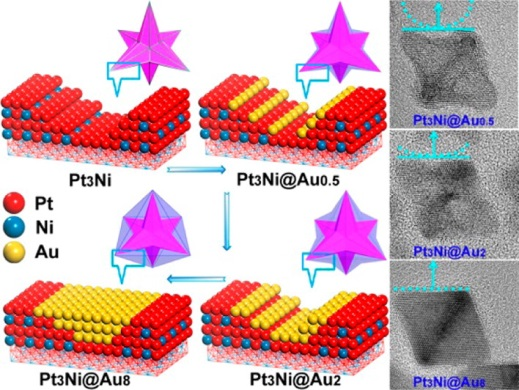

圖12. 在Pt3Ni表面生長Au
Wu, Y, Li, Y. et al.Defect-Dominated Shape Recovery of Nanocrystals: A New Strategy for TrimetallicCatalysts. J. Am. Chem. Soc. 2013, 135 , 12220-12223.
黃小青課題組制備了一種雙軸應力的PtPb@Pt核結構納米片，催化劑內核Pt-CPb納米片在一些方向上表現出拉伸應力，而在另外一些方向上表現出壓縮應力。這種協同的應力相互作用，使部分表面位點處于最佳壓縮狀態，具有優異的ORR性能。

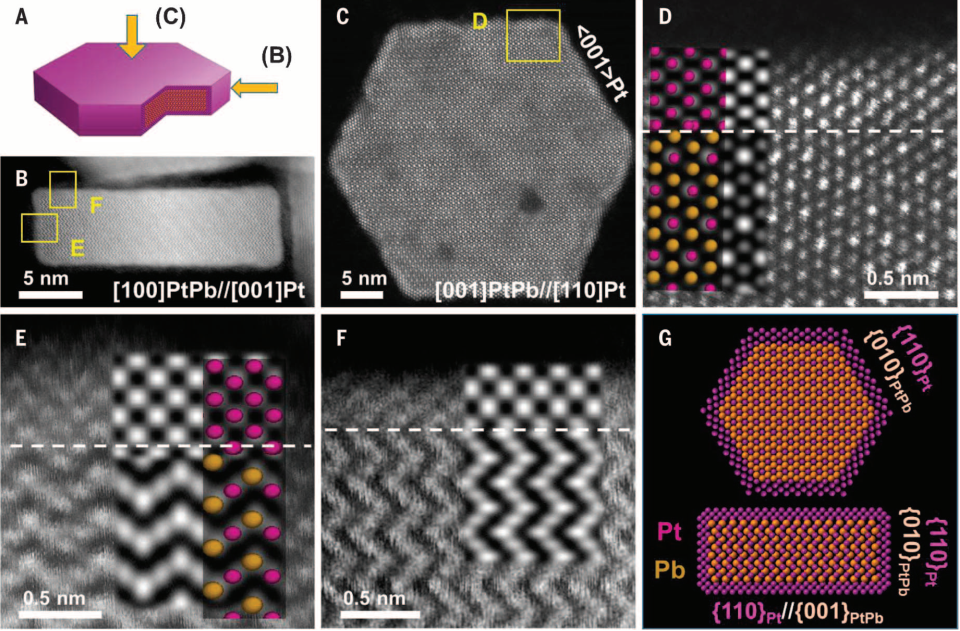

圖13. PtPb@Pt納米片結構分析
Lingzheng Bu, Nan Zhang, Shaojun Guo, Dong Su, Xiaoqing Huang et al. Biaxially strainedPtPb/Pt core/shell nanoplate boosts oxygen reduction catalysis. Science 2016,354, 1410-1414.
總之，人們對金屬與金屬間的研究越來越多，金屬摻雜的雙金屬或多金屬納米顆粒不僅催化活性優越于單一金屬的性能，而且在催化穩定性上也得到很大的提高，同時能減低貴金屬的使用成本，可謂一舉多得。
